Rezgésmérési alapfogalmak

A harmonikus rezgõmozgás

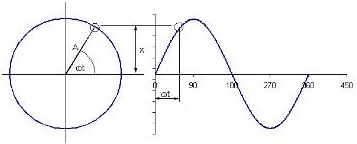

Harmonikus rezgõmozgásról beszélünk, ha a mozgás megfelel az egyenletes körmozgás merõleges vetületének. Az egyszerûsítés kedvéért feltételezünk a rezgésdiagnosztika elméleti tárgyalásánál ilyen típusú alternáló mozgásokat.

Harmonikus rezgõmozgás
A harmonikus rezgõmozgás mozgásegyenlete:
Mozgásegyenlet



ahol  m ... a rezgést végzõ tömeg
        a ... a tömeg gyorsulása
        D ... a rugóállandó
        x ... a kitérés
        ω...  a körfrekvencia (2πn)

A pillanatnyi kitérés: x(t) = A*sin(ωt+φ)

A mérhetõ rezgésparaméterek (fizikai egységek)
Rezgéselmozdulás

Dimenziója rendszerint µm, ritkábban mm.
Szinuszos rezgés esetén a pillanatnyi kitérés: x(t) = A*sin(ωt),
a maximális érték: xmax = A
Rezgéselmozdulás
Rezgéssebesség

Dimenziója rendszerint mm/s.
A gyorsulás fázisa 90°-kal tolódik el az elmozduláshoz képest.
Szinuszos rezgés esetén a pillanatnyi sebesség: v (t) = A*ω*cos(ωt),
a maximális érték: vmax = A*ω
Rezgéssebesség
Rezgésgyorsulás

Dimenziója rendszerint m/s², vagy g.
A gyorsulás fázisa további 90°-kal tolódik el a sebességhez képest.
Szinuszos rezgés esetén a pillanatnyi gyorsulás: a (t) = -A*ω²*sin(ω²t),
a maximális érték: amax = A*ω²
Rezgésgyorsulás
