A rezgés számértékének megadása

Rezgésértékek definíciói

A mérési eredményeket célszerû olyan formában közölni, ami jellemzõ a rezgésre, vagy annak energiájára, valamint a mérési eredmények összehasonlítását lehetõvé teszi. A mérési eredmények az alábbi formában jelezhetõk ki:

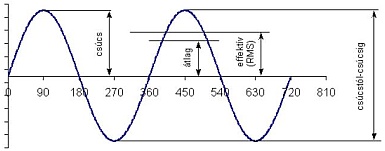

Rezgésérték számszerûsítése

Csúcs, vagy csúcstól-csúcsig érték

A csúcsérték a rezgés maximális amplitúdóját, a csúcstól-csúcsig érték a kétszeres amplitúdóját adja meg. Jellemzõ alkalmazási területe a rezgéselmozdulás mérése, valamint a rezgésgyorsulásmérés esetén a tûimpulzusok (gördülõcsapágy- és fogaskerékhibák) észlelése.

Átlagérték
Átlagérték Az átlagérték megfelel az elektronikában használatos elektronikus középértéknek.

Effektív vagy RMS érték

Effektívérték Az effektív (RMS) érték (vagy négyzetes átlagérték) fogalma megegyezik az elektronikában használatos effektív értékkel. A váltakozó áram effektív értéke annak az egyenáramnak a nagyságával egyezik meg, mely ugyanazon ellenálláson azonos mennyiségû hõt termel azonos idõegység alatt, mint a váltakozó áram. Az effektív érték tehát a jel teljesítményével arányos. Általánosan használt a rezgéssebesség és a rezgésgyorsulás mérésekor.

Rezgéserõsség (szélessávú szint)

A rezgéserõsség egyetlen számértékkel jellemzi az adott gép, gépelem mechanikai állapotát. E szám lehet a rezgéselmozdulás, -sebesség vagy -gyorsulás egy adott frekvenciatartományra vonatkoztatott csúcs (csúcstól-csúcsig), átlag vagy effektív (RMS) értéke. Tehát a rezgéserõsség minden esetben egy adott, a szabvány vagy a gyártó által meghatározott frekvenciatartományra vonatkozik. Az iparban általánosan elterjedt a rezgéssebesség effektív (RMS) értékének mérése a 10-1000 (ill. 10-3200) Hz frekvenciatartományban.
