Spektrumanalízis

Gördülőcsapágy-hibák

Egy csapágy sérülésekor rezgések keletkeznek, amelyeknek frekvenciája attól függ, hogy melyik csapágy-alkotóelemen következett be a meghibásodás. Ezek a hibafrekvenciák - gyakran csapágyfrekvenciának, illetve csapágy-hibafrekvenciának is nevezett frekvenciák - könnyen kiszámíthatók, ha a csapágy bizonyos alapvető geometriai méretei ismertek.

A csapágy geometriai adatai
A csapágy geometriai adatai

A következő adatokat kell tudni a hibafrekvenciák kiszámításához:

D = a görgők középpontja gördülőpályájának (gördülőkör) átmérője
d = a görgők átmérője
Q = a terhelési szög (az erőátvitel iránya a belső gyűrűről a külső gyűrűre)
Z = a görgők száma
N = a tengely fordulatszáma (fordulat/perc egységekben)

A következő csapágyhibafrekvenciák (alapsávú csapágyfrekvenciák) léteznek:

FTF = kosárfrekvencia (Fundamental Train Frequency)
BPFO = külső gyűrű frekvencia (Ball Pass Frequency - Outer race)
BPFI = belső gyűrű frekvencia (Ball Pass Frequency - Inner race)
BSF = görgő frekvencia (Ball Spin Frequency)

Csapágyhibafrekvenciák kiszámítását szolgáló egyenletek forgó belső gyűrű esetén:
Hiba a külső gyűrűn:Külső gyűrű hibafrekvenciája
Hiba a belső gyűrűn:Belső gyűrű hibafrekvenciája
Hiba a görgőkön:Görgők hibafrekvenciája
Hiba a kosáron:Kosár hibafrekvenciája

A gördülőcsapágy-hibák rezgésjellemzői:
  • radiális rezgések (axiális csapágyterhelésnél előfordulnak axiális rezgések is)
    • csapágyhibafrekvenciájú rezgések és azok harmonikusai
    • oldalsávok a fent említett rezgésfrekvenciák körül (elsősorban belső gyűrű hiba esetén)
A csapágyhibafrekvenciák előfordulása sematikusan ábrázolva
A csapágyhibafrekvenciák előfordulása sematikusan ábrázolva

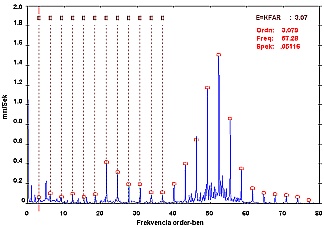

Rezgéssebesség-spektrum súlyos külső gyűrű hiba esetén
Rezgéssebesség-spektrum súlyos külső gyűrű hiba esetén
